15Khz ultraljuds piezoelektrisk svetsgivare







Ultraljudsgivare är en energiomvandlingsanordning. Dess funktion är att omvandla ineffekten till mekanisk effekt (dvs. ultraljud) och sedan överföra den, medan dess strömförbrukning är mycket liten.Ultraljudsomvandlare är en gadget som producerar ljud över olika mänskliga hörsel, vanligtvis från 20 kHz, dessutom erkänd som ultraljudsvibrationer.

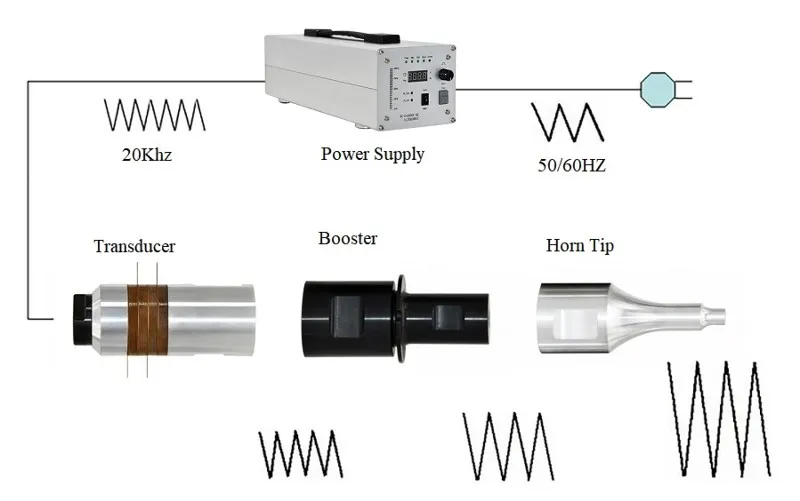

Ultraljudsgeneratorn omvandlar 110VAC eller 220VAC elektricitetsinredning samtida till hög-frekvent nutid och överför den till piezoelektrisk keramik. Piezoelektrisk keramik genererar resonans vid ultraljudsfrekvenser. Den piezoelektriska effekten av material omvandlar elektriska signaler till linjära mekaniska vibrationer. Sedan förstärks (minskas) amplituden genom ett ultraljudshorn och överförs slutligen till verktygshuvudet för drift.

Vi kan skräddarsy olika givare med olika frekvenser efter kundens behov. Frekvensområdet är från 15kHz till 120Khz. De kan användas för ultraljudssvetsning, skärning, atomiseringssprutning, metallsmältbehandling, metallpulverframställning och sonokemisk vätskebehandling.







• Militär-Betyg PZT-8:Använder underbartGul piezoelektrisk keramikmed en överdriven mekanisk tillfredsställande aspekt (Hög-Q) för minimal värmeförlust.
• Överlägsen värmehantering:Testad under full belastning i 24 timmar med en temperaturförskjutning uppåt strikt styrd på Mindre än eller lika med 40 grader.
• Låg resonansimpedans:Klassad till mindre än eller lika med 10Ω, vilket säkerställer mest effektomvandling och effektiv amplitudutgång.
• Universell kompatibilitet:Konstruerad som en hög-prestanda







1. Ultraljudsgivaren består i stort sett av en central piezoelektrisk keramisk komponent, de främre och bakre metalltäckplåtarna, förspända skruvar, elektrodplattor och isoleringsrör.

2. Bakre (bakre) drivenhet: En tjock cylindrisk faktor placerad på den nedre delen av ryggen av en piezoelektrisk givare. Den bakre drivanordningen gränsar till keramen vid igen och utsätts vanligtvis för förspänningspåkänning genom en staplad bult.

3. Elektrodplatta: en smal ledande platta placerad mellan angränsande piezoelektrisk keramik hos en givare. Omvandlarens körspänning utnyttjas mellan dessa elektroder.

4. Främre drivning: överför ultraljudselektricitet från givaren till signalhornet eller enhetshuvudet, och den främre kraftprylen består vanligtvis av en monteringsfläns för anslutning av höljet.

5.Overlay bolt: En bult som används för att klämma fast keramik mellan de främre och bakre drivelementen, vilket bildar en resonansenhet. När bulten är åtdragen applicerar den en tryckförspänning på keramiken.

Piezoelektrisk keramik: Piezoelektrisk keramik är kärnan i givare. Faktorn som omvandlar det elektriska tecknet hos en ultraljudsgenerator till linjär mekanisk vibration.
